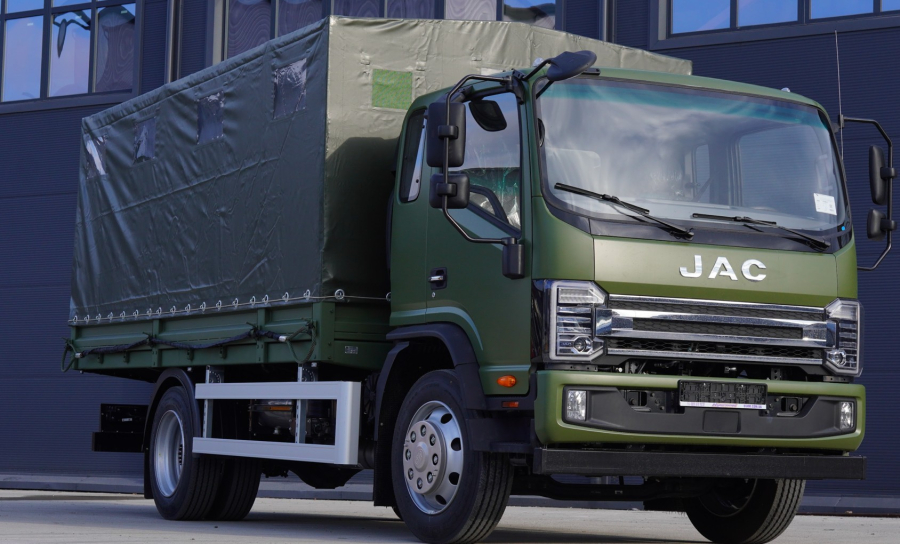

Бортова платформа має конструкцію, що складається з металевого профілю з заднім відкидним та боковими з’ємними бортами з надійними замками, обладнана розбірним каркасом арочного типу та тентом, з кронштейнами для встановлення надставних бортів та тенту. Каркас тенту виготовлений з профільної труби, для забезпечення легкого демонтажу.
Бортова платформа обладнана трьома лавками для розміщення особового складу розташованими вздовж по ходу руху автомобіля. Ширина бічної лавки складає 300 мм +/- 20 мм, середньої подвійної лавки –700 мм +/- 20 мм. Дві бічні лавки - складні. Наявність всередині та ззовні кріплень (пеналів) для перевезення конструкції тенту в складеному стані. Середня подвійна лавка знімна, секційна, з можливістю кріплення секцій в розібраному стані на внутрішній борт.
|
Найменування технічних параметрів |
Показник |
|
Довжина вантажної платформи |
5050 мм +/-50 мм |
|
Ширина вантажної платформи |
2550мм +/-50 мм |
|
Внутрішній простір кузова від підлоги до каркасу тенту |
1850 мм +/- 50 мм |
|
Висота бортів |
500 мм +/-10 мм |
|
Тент |
Тент обладнаний двома повітряними клапанами з сіткою в передній та двома в задній частинах, оглядовими вікнами в передній та задній частинах по одному та по чотири в бокових частинах тенту, кріплення до борту – митний трос для можливості замикання. |
|
Покриття підлоги |
Рифлений сталевий лист товщиною не менше 3 мм |
|
Кріплення та замки |
Бортова платформа встановлена на раму автомобіля болтовим з’єднанням з демпферними елементами. Платформа встановлена на раму автомобіля з розрахунку на максимально допустимі навантаження в експлуатації. Платформа має відкидний задній борт. Замки борту утримують його закритим при максимально допустимому навантажені на автомобіль при маневруванні. Наявні кріплення для шанцевого інструменту. Комплектність передбачує наявність гнучкого буксирного тросу по боковим стінкам борта. |
|
Матеріал бортів |
Металевий профіль товщиною не менше 1,5 мм з антикорозійною обробкою, з’єднання бокових та переднього бортів з платформою - болтове. |
|
Матеріал платформи |
Металевий профіль товщиною не менше 2 мм з антикорозійною обробкою |
|
Система освітлення |
24 В, система освітлення складається з світильників LED-типу в кількості 2 шт., встановлених на елементах арочної конструкції тентового накриття вздовж усієї бортової платформи |
|
Тип транспортної бази |
JAC N120 |
|
Колісна формула |
4х2 |
|
Номінальна потужність двигуна, кВт |
152 |
|
Тип двигуна |
Дизельний |
|
Норма екологічності двигуна |
(Евро-5) |
|
Загальна вага автомобіля, кг |
11980 |
|
Вантажопідйомність шасі, кг |
8175 |
|
Колісна база, мм |
3845 |
|
Тип кабіни |
без капотна, 3(три) місця спальне місце в кабіні |
|
Коробка передач |
Механічна, 6-ти ступенева |
|
Рульове управління |
з гідропідсилювачем |
|
Гальмівна система |
з ABS |
|
Розмір шин |
255/70R22.5 |
|
Паливний бак, л |
210 |
|
Електрична система, |
24 |
|
АКБ, Аh |
2х105 |
|
Максимальна швидкість км/год. |
85 |
|
Комплектація: |
Кондиціонер, круїз-контроль, центральний замок з дистанційним керуванням, електричні склопідйомники |
